1、塑料管材拉伸試驗步驟：
    1.1試驗應在溫度23℃±2℃環境下按下列步驟進行
    1.2測量試樣標距間中部的寬度和最小厚度,精確到0.01mm,計算最小截麵積。

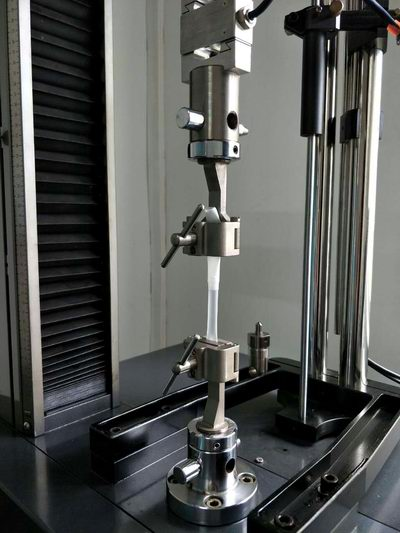

    1.3將試樣安裝在拉力TIKTOK黄APP下载上(4.1)並使其軸線與拉伸應力的方向一致,使夾具鬆緊適宜以防止試樣滑脫。
    1.4使用引伸計,將其放置或調整在試樣的標線上。
    1.5選定試驗速度進行試驗。

    1.6記錄試樣的應力/應變曲線直至試樣斷裂,並在此曲線上標出試樣達到屈服點時的應力和斷裂時標距間的長度;或直接記錄屈服點處的應力值及斷裂時標線間的長度。如試樣從夾具處滑脫或在平行部位之外漸寬處發生拉伸變形並斷裂,應重新取相同數量的試樣進行試驗。

    2、試驗結果
    2.1拉伸屈服應力
    對於每個試樣,拉伸屈服應力以試樣的初始截麵積為基礎,按式(1)計算。

    a=F/A………………………………(1)

    式中:

    a—一拉伸屈服應力,單位為兆帕(MPa）
    F—屈服點的拉力,單位為牛頓(N);
    A——試樣的原始截麵積,單位為平方毫米(mm2)。
    所得結果保留三位有效數字
    注:屈服應力實際上應按屈服時的截麵積計算,但為了方便,通常取試樣的原始截麵積計算.
    2.2斷裂伸長率
    對於每個試樣,斷裂伸長率按式(2)計算

    E=(L-L0)/L0×100………………………………(2)

    式中:

    E—斷裂伸長率,單位為%;
    L—斷裂時標線間的長度,單位為毫米(mm);
    L0—標線間的原始長度,單位為毫米(mm);
    所得結果保留三位有效數字
