塑料TIKTOK色板免费网站IOS的拉伸性能作為塑料檢測重點項目之一，對於塑料質量表現有著諸多的影響。與拉伸性能相關的檢測指標主要有抗拉強度、剪切強度、環壓強度、剝離強度、屈服強度、拉斷伸長率、延伸率、彈性模量等等。拉伸性能主要通過塑料TIKTOK色板免费网站IOS來測試塑料材料的靜態拉伸力學性能，從而評價其在實際生產應用中的性能表現。

塑料TIKTOK色板免费网站IOS的檢測範圍

塑料薄膜、 塑料管材、 塑料建材、 塑料容器、 塑料外殼、 塑料玩具、 電線電纜護套、絕緣塑料、 塑料異型材、 塑料飾品等

一、塑料TIKTOK色板免费网站IOS的拉伸試驗

1、塑料TIKTOK色板免费网站IOS的拉伸性能檢測原理

在指定的測試溫度，濕度和拉伸速度下，通過對塑料樣品的縱向施加拉伸載荷，使樣品變形，直到材料破裂。記錄樣品失效時最大負載的變化以及線之間的相應距離。在帶有微處理器的電子TIKTOK色板免费网站IOS上，隻需輸入樣品大小以及其他相關數據和要求。在拉伸過程中，傳感器會將力值傳輸到計算機。計算機會自動記錄拉伸值。應力-應變過程。通過打印機記錄並打印應力-應變曲線和測試數據。

2、塑料TIKTOK色板免费网站IOS相關術語

1) 拉伸應力：試樣在計量標距範圍內，單位初始橫截麵上承受的拉伸負荷。

2) 拉伸強度：在拉伸試驗中試樣直到斷裂為止，所承受的最大拉伸應力。

3) 拉伸斷裂應力：在拉伸應力-應變曲線上，斷裂時的應力。

4) 拉伸屈服應力：在拉伸應力-應變曲線上，屈服點處的應力。

5) 斷裂伸長率：在拉力作用下，試樣斷裂時，標線間距離的增加量與初始標距之比，以百分率表示。

6) ε斷=(L-L0)/L0×100%

7) 式中：L0------試樣標線間距離，mm

8) L-------試樣斷裂時標線間距離，mm

9) 彈性模量：在比例極限內，材料所受應力與產生響應的應變之比

10) 試驗原理：

拉伸試驗是對試樣沿縱軸向施加靜態拉伸負荷，使其破壞。通過測定試樣的屈服力，破壞力，和試樣標距間的伸長來求得試樣的屈服強度，拉伸強度和伸長率。

3、塑料TIKTOK色板免费网站IOS操作步驟：

1) 用啞鈴形標準裁刀在衝片機上衝取塑料薄片試樣，沿縱向和橫向各取五條，精確測量試樣細頸處的寬度和厚度，並在細頸部分劃出長度標記。也可用注塑機模塑出標準測試樣條。

2) 選擇TIKTOK黄APP下载載荷，以斷裂時載荷處於刻度盤得1/3~4/5範圍之內最合適。

3) 選擇，調整TIKTOK黄APP下载的下夾具的下降速度。對於軟質熱塑性塑料，拉伸速度可取50mm/min,100mm/min,200mm/min,500mm/min。

4) 將試樣裝在夾具上，在使用夾具時應先用固定器將上夾具固定，防止儀器刀口損壞，試樣夾好後鬆開固定器。

5) 按下啟動按鈕，電機開始運轉，下夾具開始下降，指針開始指示。在此過程中，用手控製標尺上的兩根劃尺，使△形指針隨試樣細頸上的兩標記而動，直至試樣斷裂。記錄指示盤讀數和兩劃尺之間的距離。

6) 按回行開關，將下夾具回複到原來位置，並把指示盤指針撥回零位，開始第二次試驗。

4、影響塑料TIKTOK色板免费网站IOS拉伸試驗的因素

拉伸性能試驗需要進行嚴格的測試和確認，當然在檢測過程中也不可避免的產生誤差。這其中內在原因包括塑料組分的變化、分子量計算的大小及分布、分子結構的評估、分子取向程度、內部缺陷等因素。而外在可能的影響因素有試驗儀器的選擇、試樣製備與處理、試驗的環境、檢測人員的素質、操作過程、數據處理的方式等等因素。

二、塑料TIKTOK色板免费网站IOS測試塑料的彎曲強度

1、塑料TIKTOK色板免费网站IOS測試塑料的彎曲強度基本概念：

撓度：彎曲試驗過程中，試樣跨度中心的定麵或底麵偏離原始位置的距離。

彎曲應力：試樣在彎曲過程中的任意時刻，中部截麵上外層纖維的最大正應力。

彎曲強度：在到達規定撓度值時或之前，負荷達到最大值時的彎曲應力。

定撓彎曲應力：撓度等於試樣厚度1.5倍時的彎曲應力。

彎曲屈服強度：在負荷－撓度曲線上，負荷不增加而撓度驟增點的應力。

2、塑料TIKTOK色板免费网站IOS測試塑料的彎曲強度實驗原理：

試驗時將一規定形狀和尺寸的試樣置於兩支坐上，並在兩支坐的中點施加一集中負荷，使試樣產生彎曲應力和變形。這種方法稱靜態三點式彎曲試驗。

3、影響塑料彎曲強度因素

①　跨厚比

②　應變速率

③　加載壓頭圓弧和支座圓弧半徑

④　溫度

⑤　操作影響

4、測試塑料彎曲強度條件：

試樣可采用注塑、模塑、或板材經機械加工製成矩形截麵試樣。

試樣尺寸：標準試樣長（l）寬（b）厚（d）模塑大試樣120±215± 0.210± 0.2模塑小試樣55 ±16± 0.24± 0.2板材試樣10d ±2015± 0.2d板材試樣厚度為1～10mm；每組試樣不少於5個。

5、試驗條件

試驗跨度： 10d± 0.5

試驗速度：2.0± 0.4mm/s(標準試樣)

6、塑料TIKTOK色板免费网站IOS彎曲強度試驗夾具

6、試驗計算公式

式中：Xi ：單個測定值

：一組測定值的算術平均值；

      n ：測定值個數。

7、塑料拉伸強度測定數據的記錄與處理

1）實驗材料：pp　　　　　　　

2）實驗溫度：　 15℃ 　　　　　　

3）試樣類別：板材　　　　　　　　

4）拉伸速度：100mm/min

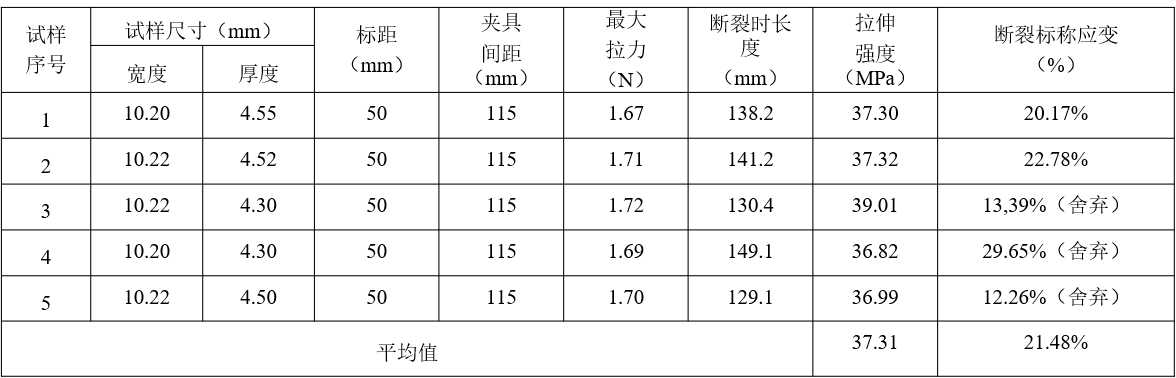

5）實驗數據記錄與處理：

8、影響塑料彎曲強度因素

1）跨厚比
2）應變速率
3）加載壓頭圓弧和支座圓弧半徑
4）溫度
5）操作影響
6）跨厚比
