客戶名稱：某公司
試樣名稱：金屬材料室溫拉伸試驗方法
執行標準：GB/T228-2002
試樣數量：3種共11根試樣
設       備：10T電子TIKTOK色板免费网站IOS、引伸計（10/20變形為10mm，標距為20mm）；
   金屬材料室溫拉伸試驗方案：
1.先用上夾具夾試樣的上端，軟件清零；
2.夾緊夾具，力值回零；
3.夾緊引伸計，軟件清零；
4.運行，真到試樣斷裂；
金屬材料室溫拉伸試驗報告：最大力、屈服強度、抗拉強度、伸長率、斷後伸長率；

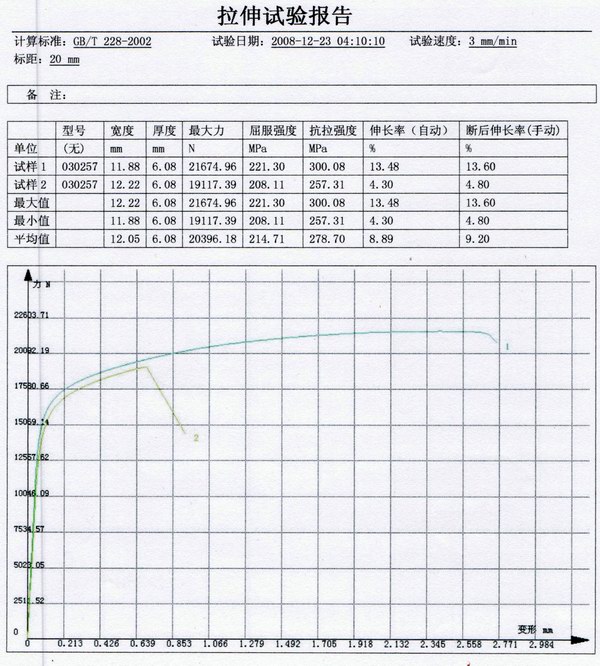

二、金屬材料室溫拉伸試驗報告及特征曲線圖：

三、金屬材料室溫拉伸試驗GB/T228-2002標準的適用範圍
標準適用於金屬材料（包括黑色和有色金屬材料，但不包括金屬構件和零件）室溫拉伸性能的測定，試樣或產品的橫截麵尺寸≮0.1mm。對於小橫截麵尺寸的金屬產品，例如金屬箔、超細絲和毛細管等的拉伸試驗需要雙方協議。
其原因在於：①橫截麵小的產品，按照標準中建議的量具分辨力要求不能滿足附錄A和附錄C規定橫截麵測定準確度在±1%和±2%以內的要求。
②試樣標距采用常規的劃細線、打小衝點等方法進行標記不可行。
③常用的引伸計不適用於此類型產品試樣的試驗。試樣的夾持方法需要特殊夾頭等。
四、金屬材料室溫拉伸試驗室溫的溫度範圍
標準中規定室溫的溫度範圍為10-35℃，超出這一範圍不屬於室溫。對於材料在這一溫度範圍內性能對溫度敏感而采用更嚴格的溫度範圍試驗時，應采用23±5℃的控製溫度。上述10-35℃的溫度範圍實質是指容許的試樣溫度範圍，隻要試樣的溫度是在這規定的室溫範圍內便符合標準要求。
五、金屬材料室溫拉伸試驗方法標準中的引用標準
標準中的第二章引用了6個國家標準，即：
GB/T2975-1998鋼及鋼產品 力學性能試驗取樣位置和試樣製備（eqv ISO377：1997）
GB/T8170-1987數值修約規則
GB/T12160-2002單軸試驗用引伸計的標定（idt ISO9513：1999）
GB/T16825-1997拉力TIKTOK黄APP下载的實驗（idt ISO7500—1：1986）
GB/T17600.1—1998鋼的伸長率換算 第1部分：碳素鋼和低合金鋼（eqv ISO2566—1：1984）
GB/T17600.2—1998鋼的伸長率換算 第2部分：奧氏體鋼（eqv ISO2566—2：1984）
標準中通過注日期引用的這6個國家標準是構成GB/T228—2002標準本身不可缺少的部分，應遵照被引用的6個標準中的相關規定和要求，其中被引用的5個標準分別等同和等效相應的國際標準。目前，GB/T8170—1987《數值修約規則》還沒有相對應的國際標準。
